Ngay khi Canon bán ra chiếc 5Ds tại Mỹ, anh chàng Roger Cicala từ trang web Lensrental đã nhanh chóng mua về và tháo tung chiếc máy này ra. Lensrental là trang chuyên cho thuê máy ảnh, vì thế họ có đủ máy ảnh để làm việc này. Nếu bạn đang có một chiếc máy ảnh 5Ds, không nên thử giống mấy anh này.
Roger cho biết cấu trúc bên trong của 5Ds rất tương đồng với 5D mark III và 7D mark II. Chúng ta sẽ cùng tìm hiểu bên trong chiếc máy DSLR đang chú ý nhất năm 2015 có gì bên trong.

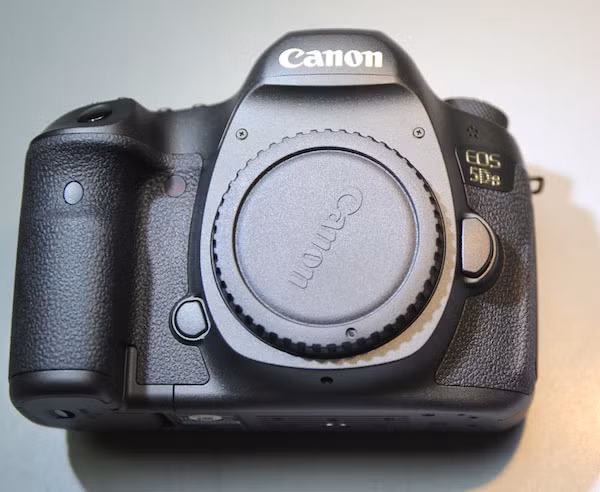

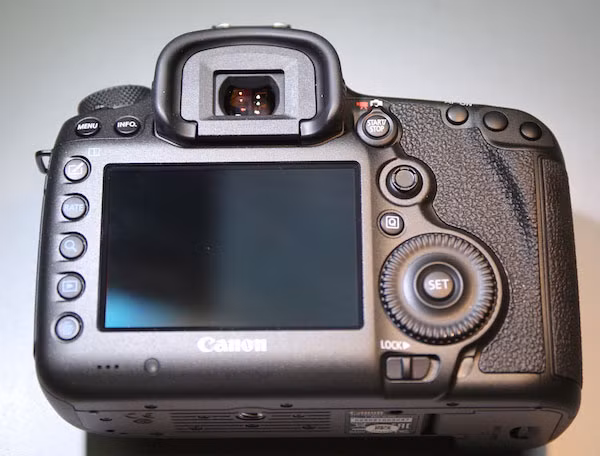

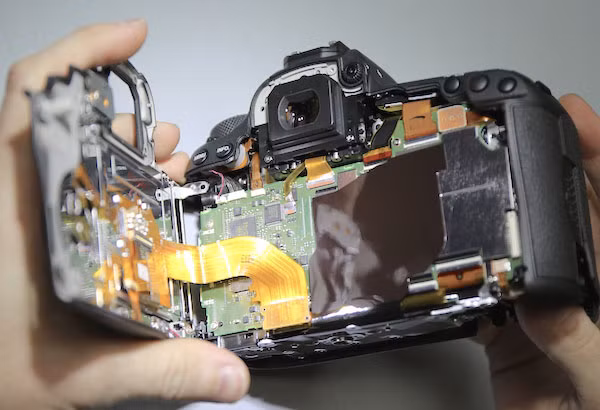

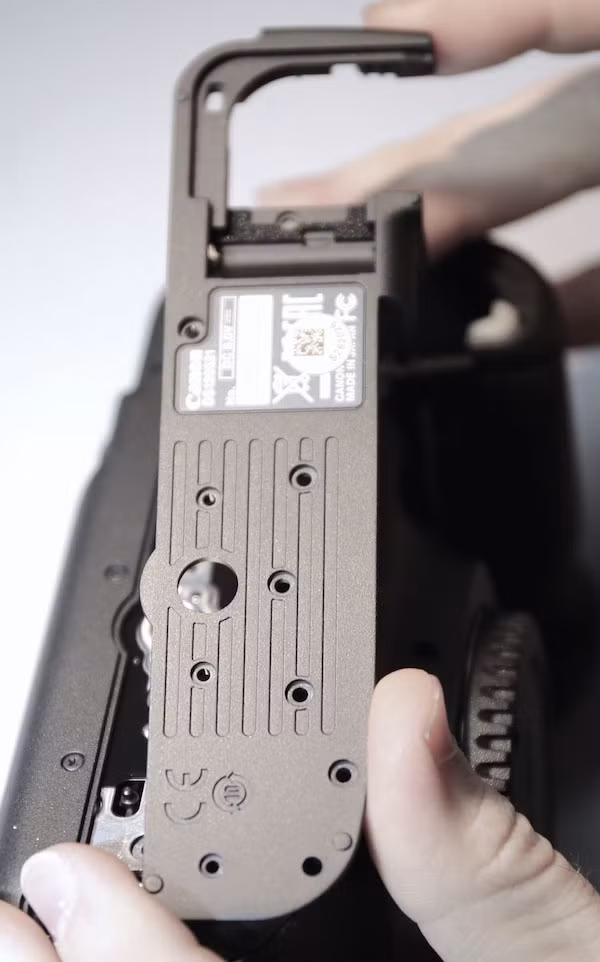

Nhìn tổng thể không có quá nhiều thay đổi so với 5D mark IIIĐầu tiên là tháo tấm che các cổng kết nối I/OCác cổng kêt nối được gia cố bởi một tấm kim loại. Những người hay cắm dây cáp quá căng (như mình) rất thích điều nàyMở 10 chiếc ốc nhỏ để gỡ được tấm che đáy máy Qua hình ảnh, chúng ta có thẻ thấy lỗ cắm tripod đã được gia cố tốt hơn so với 5D mark III với nhiều ốc gắn cố định hơnTiếp theo là gỡ mặt lưngToàn bộ màn hình và các nút nấm được truyền vào mạch thông qua bó dây lớn

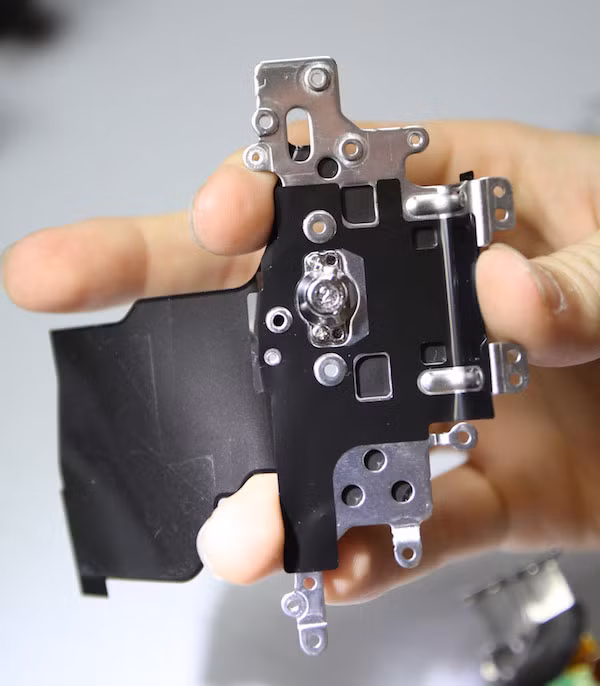

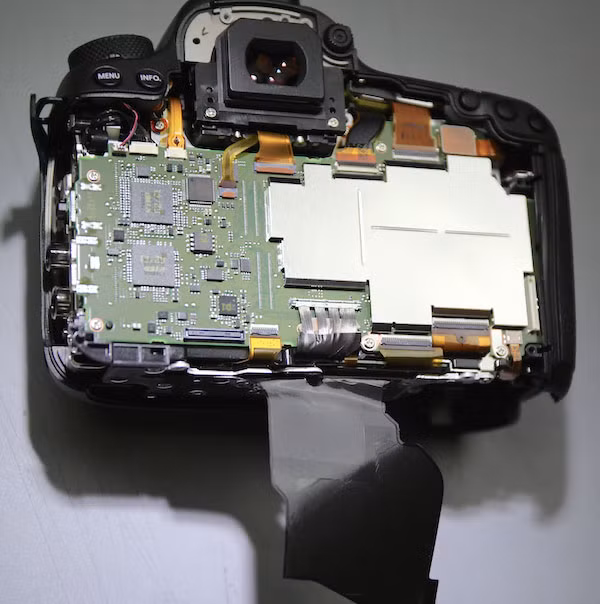

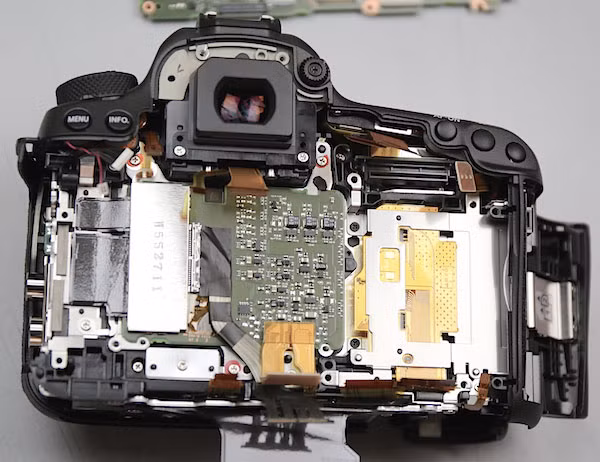

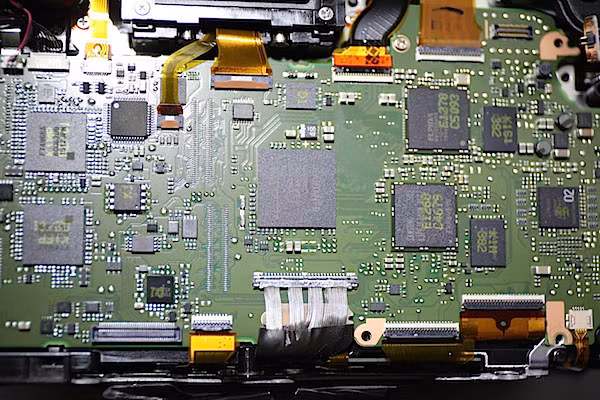

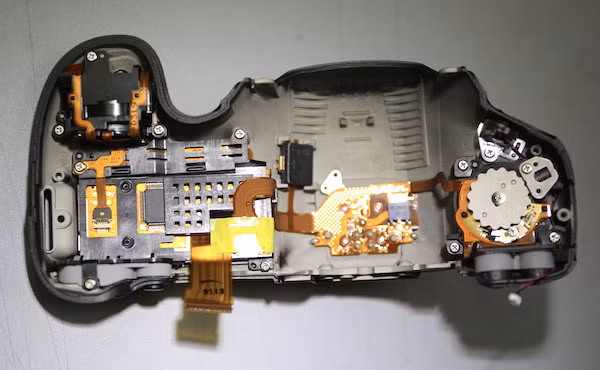

Tấm kim loại ốp sau màn hình dày hơn, cứng hơn với những chi tiết được dập lồi. Ở 5D mark III, bạn có thể dễ dàng nhấn vào màn hình LCD dễ dàng vì miếng kim loại này khá mỏng.Mạch điện tử giờ đây được phủ lên bởi một tấm nhựa dính khá dày, không phải là loại băng dính mỏng như các đời trướcLoại vật liệu trên được dùng trong 7D mark II và dễ dàng gỡ ra hơn so với những băng dính mỏng trong 5D mark IIIGỡ bảng cách điện raToàn bộ mạch điện tử chính đã lộ diệnKhi nhấc bảng mạch lớn ra, Roger đã bất ngờ vì Canon đã tách riêng các cổng kết nối ra thành một mạch khác, không còn nằm trong bảng mạch lớn nữa.Mạch màu xanh lớn ở giữa chính là bảng mạch cảm biến ảnh. Khe thẻ CF bên phảiTháo tấm che phía trướcvà đỉnh máyTấm che đỉnh máy không có nhiều thay đổi so với chuẩn chung của máy ảnh CanonCận cảnh ngàm gắn tripod ở đáy máy

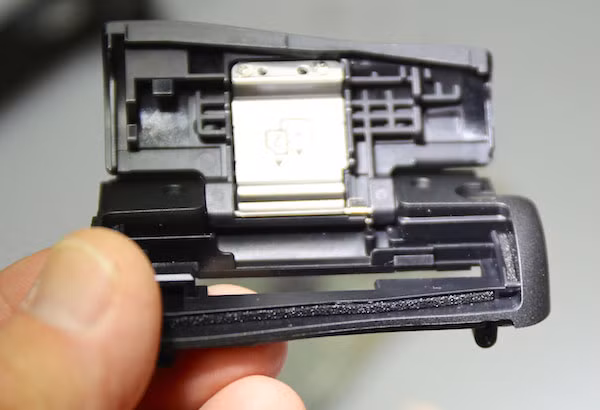

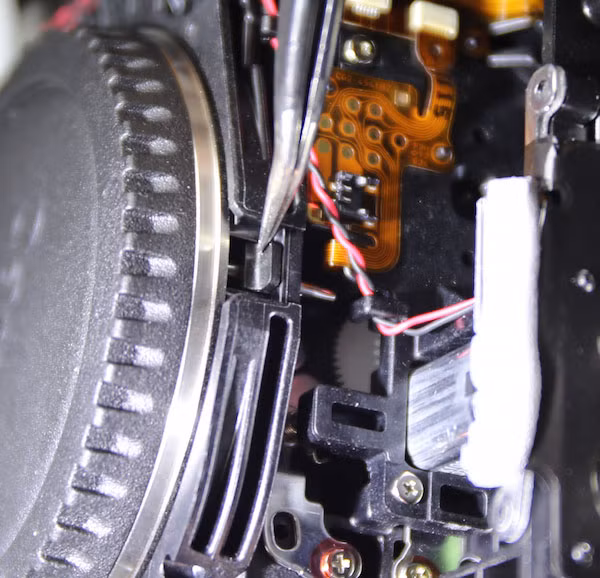

Nhìn từ mặt bênNgàm gắn tripod trên 5Ds cứng cáp hơn nhiều so với 5D mark III nhờ sử dụng 8 chiếc ốc dàitấm che khe thẻ nhớĐây là cảm biến đóng mở của khe thẻ nhớ để máy có thể nhận biết bạn đã đóng hoàn toàn khe thẻ nhớ chưa. Nếu chưa, máy sẽ không hoạt độngToàn bộ vỏ bên ngoài đã được tháo ra và chúng ta có thể thấy ngay ống ngắm pentaprim trên đỉnh máy. Bên trái là khe đựng pin không thẻ tháo đượcCơ chế chốt cố định ống kính vào thân máy đc làm lại bằng nhựa, vẫn chưa phải kim loạiThứ màu đen mà bạn nhìn thấy là cụm cảm biến lấy nét AF được cố định bởi keo và một con ốc có thể điều chỉnh được. Canon đã cân chỉnh con ốc này tại nhà máy.
Mặc dù Canon công bố rằng 5Ds là thiết bị cho Studio và không hỗ trợ chống chịu thời tiết Weather Sealing nhưng một số chi tiết của 5Ds vẫn được lót vật liệu hút nước ở cả mặt trong và ngoài khay chưa pin.
Quay trở lại với mạch điều khiển các kết nối, hầu hết người dùng bình thường sẽ không gặp rắc rối với cổng này. Nhưng nếu những người dùng hay cắm dây rất căng sẽ khiến các cổng cắm này bị hỏng, và ở trên các máy Canon khác, bạn sẽ phải thay nguyên bo mạch lớn phía sau. Việc Canon tách riêng mạch điều khiển cổng kết nối sẽ giúp chúng ta tiết kiệm chi phí cũng như công sức vì chỉ phải thay một mạch nhỏ.

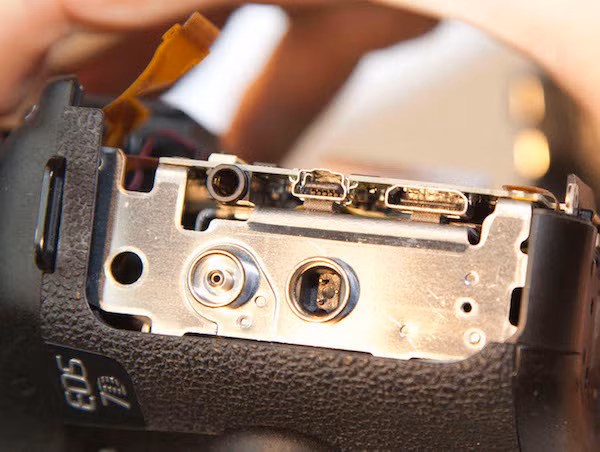

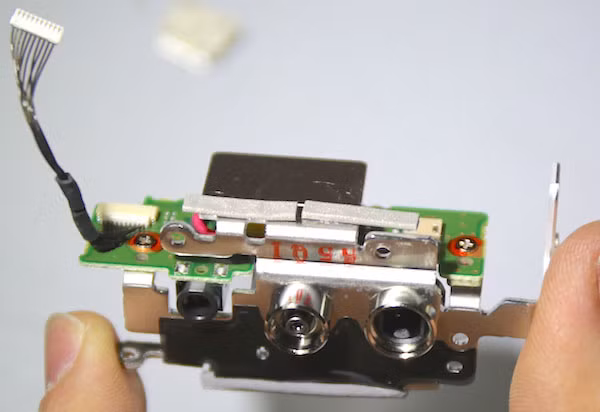

Kết cấu phức tạp cho thấy Canon thực sự nghiêm túc tính toán cho sự thay đổi này. Các cổng được gia cố thẳng vào tấm kim loại và mạch. Trên 7D mark II, Canon cũng đã gia cố thêm nhưng không tách mạch và cải tiến như trên 5DsSo sánh với cổng kết nối trên 7D mark II, các cổng kết nối lớn được gắn vào tấm kim loại nhưng vẫn phải nối vào mạch thông qua dây cáp

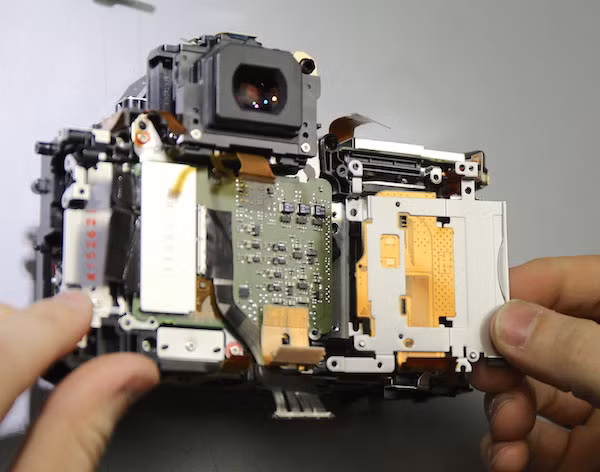

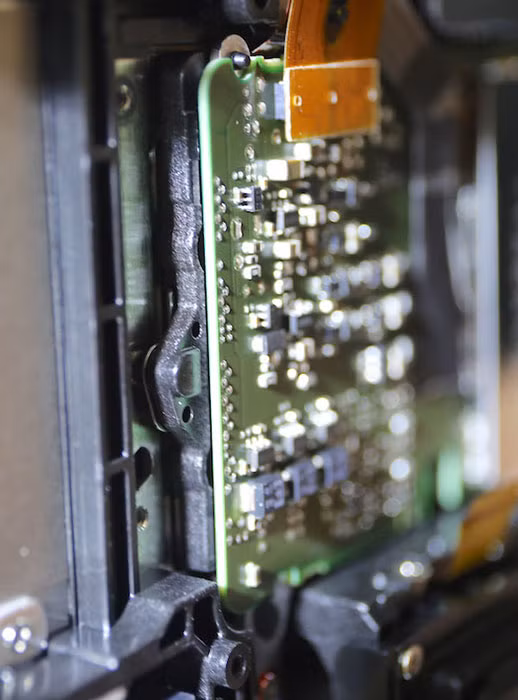

Bên dưới những cổng kết nối là bốn bộ AD Converter (Analog Devices)Khe thẻ nhớ cũng được tách ra điều khiển bởi một mạch riêngMạch cuối cùng, cũng là bảng mạch chứa trái tim của 5Ds: Cảm biến ảnh Full Frame 50MP
Tổng kết: Bề ngoài của máy vẫn không có nhiều thay đổi nhưng bên trong đã được Canon cải thiện rất nhiều. Những thay đổi đáng chú ý của 5Ds bao gồm việc tách mạch điều khiển các cổng kết nối I/O, chân cắm tripod cứng cáp hơn, cách sử dụng và loại băng dính được thay đổi,... Hy vọng chúng ta sẽ tiếp tục thấy những thay đổi này trên các máy DSLR đời sau của Canon.
